水冷散热器原理很简单，一般由水冷板、水泵、冷排、水管、水冷液以及风扇组成，水因为其物理属性，导热性并不比金属好，但是，流动的水却有极好的导热性，也就是说，水冷散热器的散热性能与其中制冷液流速成正比，水冷液的流速又与水冷系统水泵功率相关。

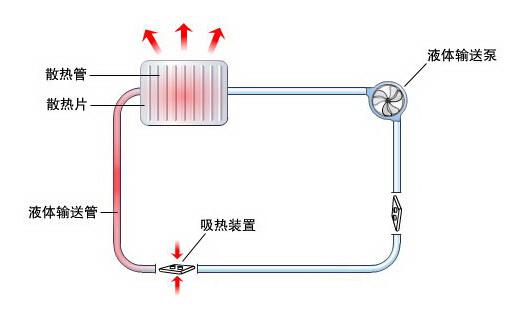

一体式水冷散热器原理图（图片来自网络）

水冷散热器工作原理：

  水冷散热器通过水冷板将发热源的热量传导到水冷液中，水冷液通过水泵循环到水冷排处，有风扇对其进行散热降温，然后再次循环，而且水的热容量大，这就使得水冷制冷系统有着很好的热负载能力，导致的直接好处就是发热源的工作温度曲线非常平缓。

水冷系统一般由以下几部分构成：

  热交换器、循环系统、水箱、水泵和水，根据需要还可以增加散热结构。而水因为其物理属性,导热性并不比金属好,但是,流动的水就会有极好的导热性,也就是说,水冷散热器的散热性能与其中水冷液(水或其他液体)流速成正比, 水冷液的流速又与制冷系统水泵功率相关.而且水的热容量大,这就使得水冷制冷系统有着很好的热负载能力.相当于风冷系统的5倍,导致的直接好处就是发热源的工作温度曲线非常平缓。比如，使用风冷散热器的系统在运行工作负载较大的程序时会在短时间内出现温度热尖峰，或有可能超出警戒温度，而水冷散热系统则由于热容量大，热波动相对要小得多。

水冷散热器散热性能影响因素：

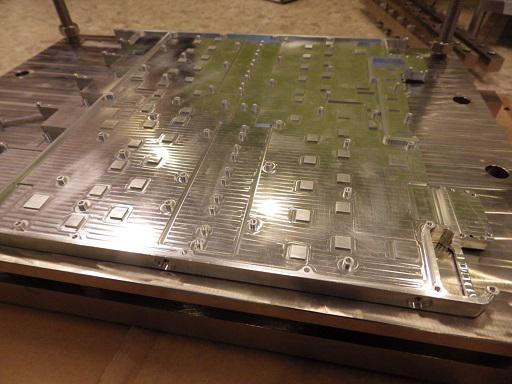

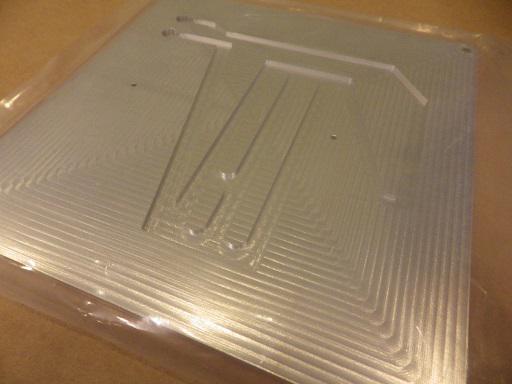

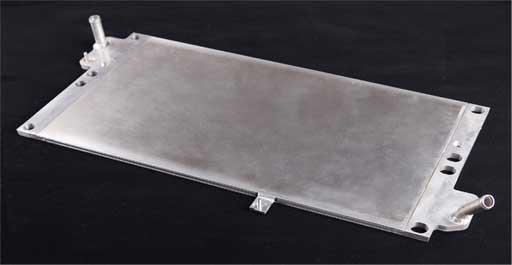

  水冷散热器的散热效率主要与三个因素有关：首先是水冷板的设计，水冷板与热源直接接触，快速导热十分重要，一般水冷板采用铝与热源接触，并且在与水冷夜接触的一面会设计微水道，这样不仅可以增大接触面积，还能增快流速，让水冷液带走更多的热量，水道的设计不同会带来不同的散热效果。



  其次是水泵的扬程，水泵的扬程直接决定水流速度，由于水冷液的物理特性，流动速度越快，导热性越好，所以要想让热量快速传导到水冷排，就必须让水泵有足够的扬程；最后就是水冷排和风扇的设计了，目前的水冷散热器冷排一般都安装在机箱背部，直接通过风扇冷却，冷排里面的水冷液被冷却后实现再循环。

  关于水冷散热器，上海丰生拥有专业客制化能力、多元化应用市场、为客户量身打造不同系统之散热产品。
