风扇并联与串联的运作

1)并联运作
并联运作就是并列使用两个或两个以上的风扇。
两个风扇并联所产生的风量体积,仅在自由空间条件下,为单一风扇风量的两倍,而当并联风扇应用于较高系统阻抗的情况时,系统阻抗越高,并联风扇所能增加的风量越低。因此,并联应用仅仅在低系统阻抗的情况下建议使用,即风扇在几乎完全自由送风的情况下运作。

2)串联运作
串联运作就是串列使用两个或两个以上的风扇。
两个风扇串联所产生的静压,在零风量条件下可达两倍,但在自由空间的情况下,并不能增加风量。多加一个串联风扇,在较高静压之系统,可增加风量。因此,串联运作在高系统阻抗的系统,可达到最高的效果。


风扇重要的两项性能指标之---风量:

  风量是风扇最重要的两项性能指标之一。

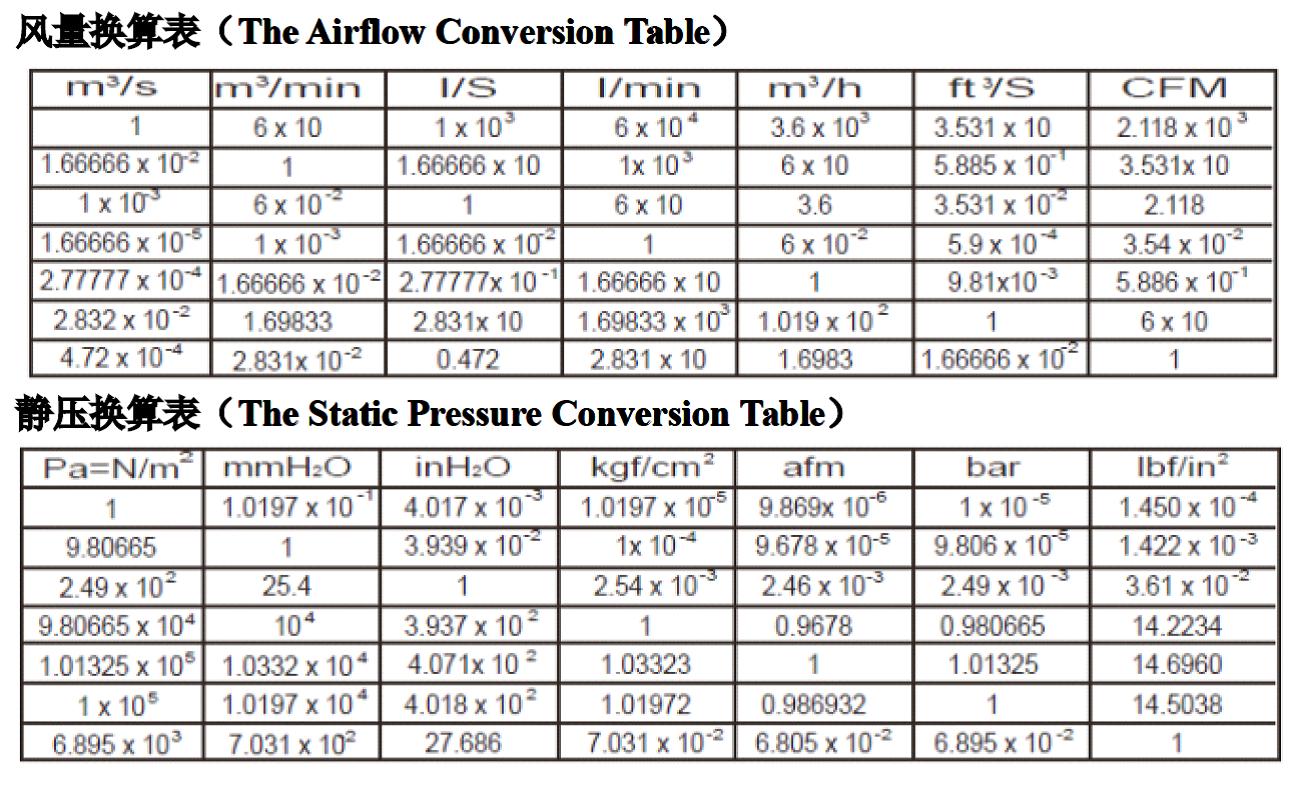

  风量即单位时间内通过风扇出风口(或进风口)截面的空气体积,单位一般为cfm,即立方英尺每分-cubic feet per minute,或cmm,即立方米每分- cubic metres per minute。风量是风扇性能的整体衡量指标,不受到尺寸、结构、方式的限制,也不限于直流无刷风扇,可适用于任何空气导流设备。

  相关元素:
  风量=平均风速 x 过风面积。可见,风扇风量的大小基本取决于风速的高低与过风面积的大小。过风面积相同,风速越高,风量越大;风速相同,过风面积越大,风量越大。

风扇重要的两项性能指标之---风压:


  风压是风扇最重要的两项性能指标之一。

  风压即风扇能够令出风口与入风口间产生的压强差,单位一般为
mmcm water column,即毫米(厘米)水柱(类似于衡量大气压的毫米汞柱,但由于压强差较小,一般以水柱为单位)。风压是衡量风扇“强劲”程度的重要指标,如果将风量比作一把武器的挥击力量,那么风压就是这把武器的锋利程度。

  相关元素:
  风压主要取决于扇叶的形状、面积、高度以及转速,前三者的影响较为复杂,于转速的关系则简单直接——转速越快,风压越大。

    风扇产品所说明的风量与风压均为理想状态下的最大值,即风扇入风口与出风口之间无压强差状态下的风量(最大风量),以及风扇向密闭气室内吹风,直至风量为零状态下气室与外界气压的差值(最大静压)。它们并非两个孤立的性能指标,而是互相制约着,之间的关系就是流体力学中典型的流速与压强间的关系——风量随着压强差(具体而言即散热片风阻)的增大而减小,两者互相制约的程度则取决于扇叶形状与整体结构设计。风量、风压的正规测量需要借助风洞进行



如何测量风量与风压的关系

一般而言,测量气流的特性十分困难,但仍有两种方式来测量静压与风量,一为风洞测试,另一种为双箱方式。

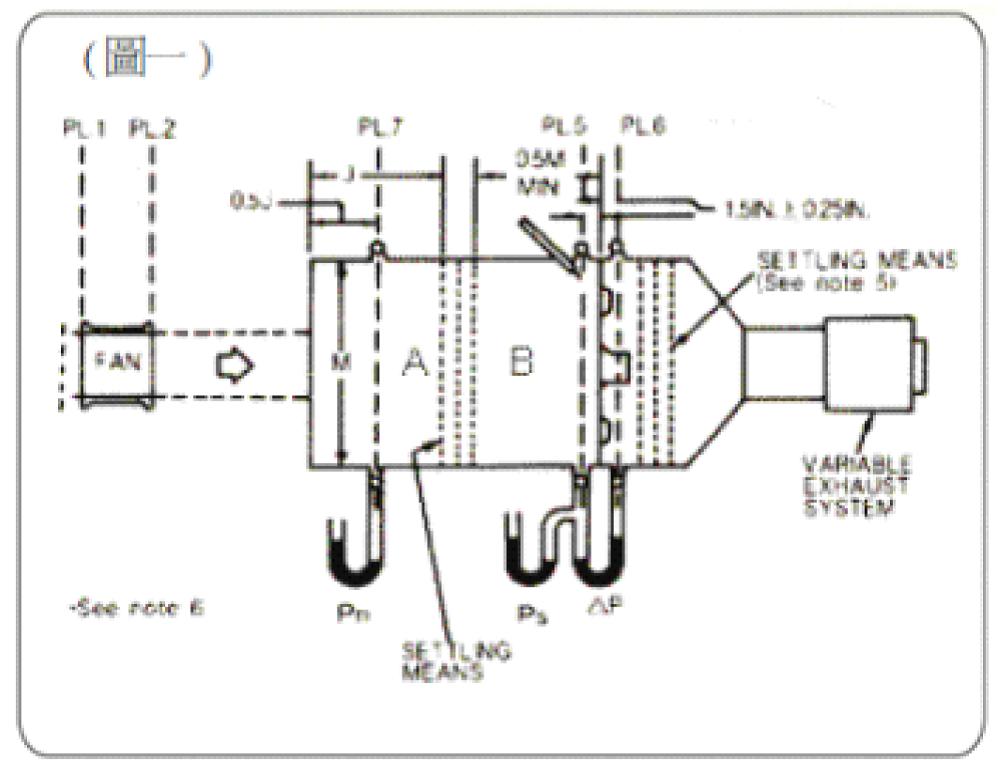

以下所显示的风量和静压特性规格是采用双箱方式来测量,在此我们将解释何谓双箱方式(图一)。可变排气系统抽出空气来调整空气密度,瞬间打开喷嘴将造成静压与风量的瞬间变化,最大风量的测量是调整可变排气系统使B 箱的静压为零的条件下所测得的风量,此时,A、B 之间的静压差是在风扇运转中而喷嘴打开时所测出。最大静压的测量是A 箱口的风扇处于运转中而喷嘴关闭时所测到的。此情形即造成密闭箱,故其静压可达到最大值。A 箱之静压值即其最大静压与大气压之差压。当风扇在额定电压运转稳定时,其实际测量值即可记录下来。
